萬年歷數字鐘及可調時鐘系統

一、引言

萬年歷數字鐘是一種用萬年歷時鐘芯片實現年、月、日、時、分、秒計時，并通過單片機處理后送給顯示芯片顯示的裝置，與機械式時鐘相比具有更高的準確性和直觀性，且具有更長的使用壽命。本系統還可以擴展為可調的自動開關,對家電對用電設備進行控制,筆者在隨后改制成為可調時的自動斷電的供電系統.

二、原理圖設計

1．單片機及其外圍電路設計

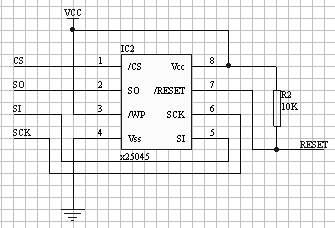

復位采用X25045芯片，復位電路如圖1

萬年歷程序 C語言

所示。

圖1復位電路設計

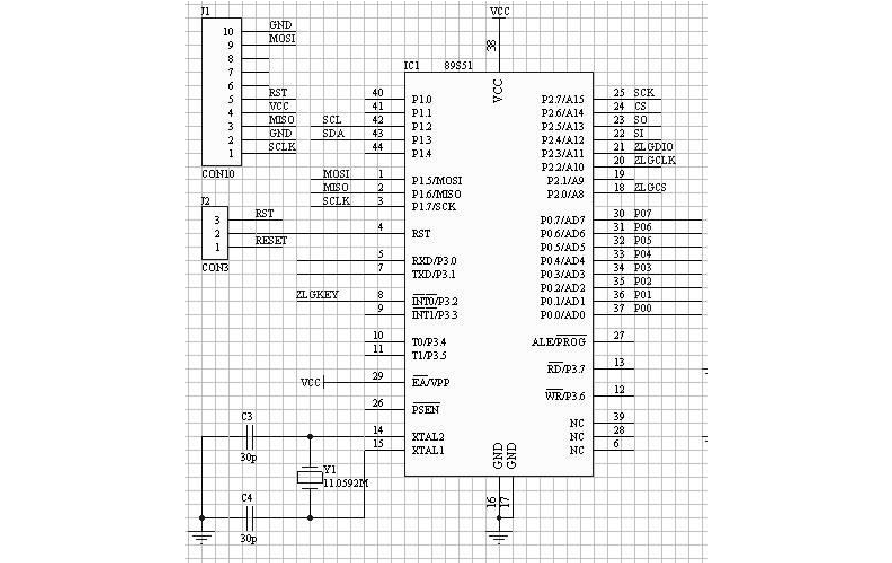

單片機采用貼片封裝的AT89S51，晶振為11.0592MHz。其中P1.5~P1.7為下載程序使用，電路如圖2所示。

萬年歷程序 C語言

圖2單片機89S51外圍電路設計

2．時鐘芯片電路設計

時鐘芯片采用PCF8563，晶振采用32.768K，電容使用15pf。PCF8563是PHILIPS公司推出的一款工業級內含I2C總線接口功能的具有極低功耗的多功能時鐘/日歷芯片。內部時鐘電路、內部振蕩電路、內部低電壓檢測電路（1.0V）以及兩線制I2C總線通訊方式，不但使外圍電路及其簡潔，而且也增加了芯片的可靠性。同時每次讀寫數據后，內嵌的字地址寄存器會自動產生增量。電路如圖3所示。

萬年歷程序 C語言

圖3時鐘芯片電路設計

3．顯示芯片電路設計

顯示芯片采用ZLG7289，晶振為12MHz。ZLG7289A是廣州周立功單片機發展有限公司自行設計的，具有SPI串行接口功能的可同時驅動8位共陰式數碼管（或64只獨立LED）的智能顯示驅動芯片，該芯片同時還可連接多達64鍵的鍵盤矩陣，單片即可完成LED顯示﹑鍵盤接口的全部功能。電路如圖4

萬年歷程序 C語言

所示。

圖4

4．雙電源電路設計顯示芯片電路設計

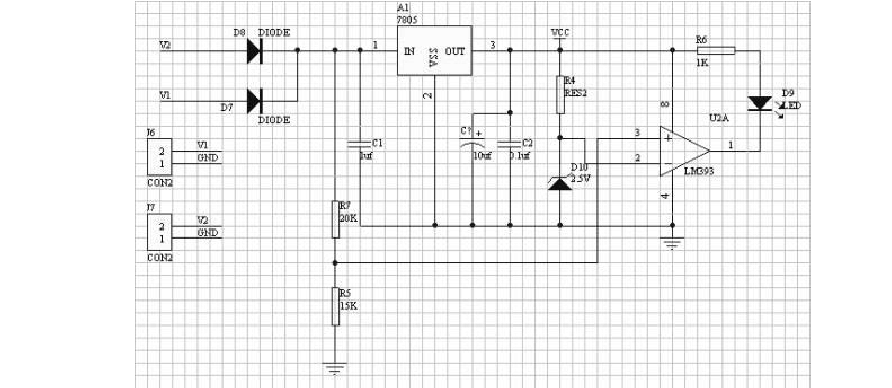

系統采用雙電源，平時使用V1＝10V的外接電源，停電時使用電池，由V2輸入。電池有6節，其電壓為9V。當電池電壓低于6V時，LED亮，說明電池電量不足。電路如圖5所示。

萬年歷程序 C語言

圖5雙電源電路設計

萬年歷程序 C語言.doc下載

三、程序設計

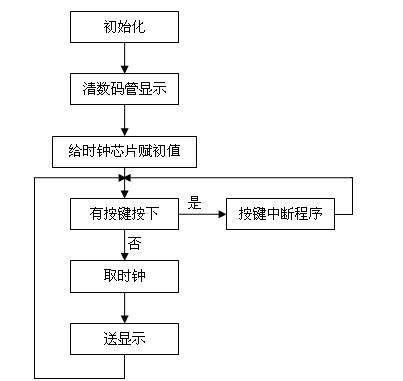

程序開始時先對系統初始化，并設置好各種中斷。下步操作主要是對時鐘芯片進行操作，首先要給時鐘芯片設置初值，時鐘芯片便自行計數。此時檢測是否有按鍵按下，按鍵是為了調整時鐘。有按鍵按下則執行按鍵中斷程序，沒有按鍵按下則執行下一步的操作，即取時鐘芯片中的時鐘值，然后送顯示。程序流程圖

萬年歷程序 C語言

如下。

圖6總體流程圖

四、源程序

<reg51.h>

<intrins.h>

<math.h>#include#include#include

#defineucharunsignedchar/*宏定義*/

#defineuintunsignedint

ucharclose_date,open_date;

voidRESWDI(void);

voidWREN(void);

voidWRDI(void);

voidWRSR(void);

unsignedcharRSDR(void);

voidWIPCHK(void);

voidOUTByte(unsignedcharByte);

unsignedcharINPUTByte(void);

unsignedcharReadByte(unsignedcharADD);

voidWriteByte(unsignedcharByte,ADD);

#define_Nop()_nop_()/*定義空指令*/sbit

sbit

sbitzlg7289_cs=P1^1;zlg7289_clk=P2^6;zlg7289_dio=P2^7;zlg7289_key=P3^2;p07=P0^7;p06=P0^6;CS=P2^4;SCK=P2^2;SO=P2^5;SI=P2^3;p10=P1^0;SDA=P1^2;SCL=P1^3;/*模擬I2C數據傳送位*//*模擬I2C時鐘控制位*/uchar

uchar

ucharbuf[9]={0x00,0x00,0x30,0x23,0x15,0x1,0x05,0x04,0x05};bufdata,bb,date;SLA=0xA2,SUBA=0x00;*p;/*接收指針*/

ucharkeychange=0;

ucharkey=0;/*鍵盤值*/

bitkeyint=0;/*按鍵中斷標志*/

bitkeyok=1;/*數據是否修改好*/

ucharnum=0;/*移位鍵移到哪個LED*/

/****延時函數****************************************/voiddelay(uchari)

{

while(i--);

}

//********************TIMER1interrupt***************************//

timer0(void)interrupt1using1{

TH0=0x3c;

TL0=0xb0;

RESWDI();

}process

voidRESWDI(void)////復位看門狗(喂狗){

zlg7289_cs=1;

CS=1;

CS=0;

CS=1;

zlg7289_cs=1;

}

voidWREN(void)//寫使能復位使用)?{

zlg7289_cs=1;

SCK=0;

CS=0;

OUTByte(0x06);//發送06H寫使能命令字SCK=0;

CS=1;

zlg7289_cs=1;

}

voidWRDI(void)//寫使能復位（禁止寫{{

zlg7289_cs=1;

SCK=0;

CS=0;

OUTByte(0x04);//發送04H寫禁止命令字SCK=0;CS=1;

zlg7289_cs=1;

}

voidWRSR(void)//寫狀態寄存器

{

WREN();

zlg7289_cs=1;

SCK=0;

CS=0;

OUTByte(0x01);//發送01H寫寄存器命令字

OUTByte(0x00);//發送寄存器值BL0,BL1為0沒寫保護，WD0=0W01=1//WD1=0WD1=0看門狗復位時間1.4S

SCK=0;

CS=1;

zlg7289_cs=1;

WIPCHK();//判斷是否寫入

}

unsignedcharRSDR(void)//讀狀態寄存器

{

unsignedcharTemp;

zlg7289_cs=1;

SCK=0;

CS=0;

OUTByte(0x05);//發送05H讀狀態寄存器命令字

Temp=INPUTByte();//讀狀態寄存器值

SCK=0;

CS=1;

returnTemp;;//這一個調試時沒有執行，Temp的值總是0xFF;???????????zlg7289_cs=1;

}

voidWIPCHK(void)//檢查WIP位，判斷是否寫入完成

{

unsignedcharTemp,TempCyc;

for(TempCyc=0;TempCyc<50;TempCyc++)

{

Temp=RSDR();//讀狀態寄存器

if(Temp&0x01==0)

TempCyc=50;

}

//單字節指令或數據寫入X25045

//在SI線上輸入的數據在SCK的上升沿被鎖存。voidOUTByte(unsignedcharByte)//輸出一個定節{

unsignedcharTempCyc;

zlg7289_cs=1;

for(TempCyc=0;TempCyc<8;TempCyc++)

{

SCK=0;

if(Byte&0x80)

SI=1;

else

SI=0;

SCK=1;

Byte=Byte<<1;//右移

}

SI=0;//使SI處于確定的狀態

zlg7289_cs=1;

}

//單字節數據從X25045讀到單片機

//數據由SCK的下降沿輸出到SO線上。

unsignedcharINPUTByte(void)//輸入一個字節{

unsignedcharTemp=0,TempCyc;

zlg7289_cs=1;

for(TempCyc=0;TempCyc<8;TempCyc++)

{

Temp=Temp<<1;//右移

SCK=1;

SCK=0;

if(SO)

Temp=Temp|0x01;//SO為1，則最低位為1else

Temp&=0xFE;

}

returnTemp;;//這一個調試時沒有執行，Temp的值總是0

zlg7289_cs=1;

}

unsignedcharReadByte(unsignedcharADD)//讀地址中的數據這里不做先導字處理，只能讀00-FFH

{

unsignedcharTemp;

zlg7289_cs=1;

SCK=0;

CS=0;

SO=1;

SI=1;

OUTByte(0x3);//發送讀指令03H如要支持000-FFF則要把高位地址左移3位再為03H相或

OUTByte(ADD);//發送低位地址

Temp=INPUTByte();

SCK=0;

CS=1;

returnTemp;//這一個調試時沒有執行，Temp的

zlg7289_cs=1;

}

voidWriteByte(unsignedcharByte,ADD)//向地址寫入數據這里同樣不做先導字處理，只能寫00-FFH

{

WREN();

zlg7289_cs=1;

SCK=0;

CS=0;

SO=1;

SI=1;

OUTByte(0x2);//發送寫指令02H如要支持000-FFF則要把高位地址左移2位再為02H相或

OUTByte(ADD);//發送低位地址

OUTByte(Byte);//發送數據

SCK=0;

第11 / 32頁

CS=1;

WIPCHK();

zlg7289_cs=1;

}

/***********************************************************************************模擬I2C總線傳輸程序

***********************************

********************************************************************/bitack;/*應答標志位*/

/*******************************************************************

起動總線函數

********************************************************************/voidStart_I2c()

{

SDA=1;/*發送起始條件的數據信號*/

_Nop();

SCL=1;

_Nop();/*起始條件建立時間大于4.7us,延時*/

_Nop();

SDA=0;/*發送起始信號*/

_Nop();/*起始條件鎖定時間大于4μs*/

_Nop();

SCL=0;/*鉗住I2C總線，準備發送或接收數據*/

_Nop();

}

/*******************************************************************

結束總線函數

********************************************************************/voidStop_I2c()

{

SDA=0;/*發送結束條件的數據信號*/

_Nop();/*發送結束條件的時鐘信號*/

SCL=1;/*結束條件建立時間大于4μs*/

_Nop();

SDA=1;/*發送I2C總線結束信號*/

_Nop();

}

/*******************************************************************

字節數據傳送函數

********************************************************************/voidSendByte(ucharc)

{

ucharBitCnt;

for(BitCnt=0;BitCnt<8;BitCnt++)/*要傳送的數據長度為8位*/{

if((c<<BitCnt)&0x80)SDA=1;/*判斷發送位*/

elseSDA=0;

_Nop();

SCL=1;/*置時鐘線為高，通知被控器開始接收數據位*/_Nop();

_Nop();/*保證時鐘高電平周期大于4μs*/

_Nop();

SCL=0;

}

_Nop();

SDA=1;

_Nop();

SCL=1;

_Nop();

_Nop();/*8位發送完后釋放數據線，準備接收應答位*/

if(SDA==1)ack=0;

elseack=1;

SCL=0;

_Nop();

}/*判斷是否接收到應答信號*/

/*******************************************************************

字節數據接收函數

********************************************************************/ucharRcvByte()

{

ucharretc;

ucharBitCnt;

retc=0;

SDA=1;/*置數據線為輸入方式*/

for(BitCnt=0;BitCnt<8;BitCnt++)

{

_Nop();

SCL=0;/*置時鐘線為低，準備接收數據位*/

_Nop();

_Nop();/*時鐘低電平周期大于4.7s*/

_Nop();

SCL=1;/*置時鐘線為高使數據線上數據有效*/

_Nop();

retc=retc<<1;

if(SDA==1)retc=retc+1;/*讀數據位,接收的數據位放入retc中*/_Nop();

_Nop();

}

SCL=0;

_Nop();

return(retc);

}

/********************************************************************

應答子函數

********************************************************************/voidAck_I2c(bita)

{

if(a==0)SDA=0;

elseSDA=1;

_Nop();

SCL=1;

_Nop();

SCL=0;

_Nop();

}

/*******************************************************************

向有子地址器件發送多字節數據函數

********************************************************************/bitISendStr(ucharsla,ucharsuba,uchar*s)

{

uchari;

Start_I2c();

SendByte(sla);

if(ack==0)return(0);

SendByte(suba);

if(ack==0)return(0);/*啟動總線*//*發送器件地址*//*發送器件子地址*//*在此發出應答或非應答信號*//*時鐘低電平周期大于4μs*//*清時鐘線，鉗住I2C總線以便繼續接收*/

for(i=0;i<9;i++)

{

SendByte(*s);/*發送數據*/

if(ack==0)return(0);

s++;

}

Stop_I2c();/*結束總線*/

return(1);

}

/*******************************************************************

第15 / 32頁

向有子地址器件讀取多字節數據函數

********************************************************************/bitIRcvStr(ucharsla,ucharsuba,uchar*s)

{

uchari;

Start_I2c();

SendByte(sla);

if(ack==0)return(0);

SendByte(suba);

if(ack==0)return(0);

Start_I2c();

SendByte(sla+1);

if(ack==0)return(0);

for(i=0;i<8;i++)

{

*s=RcvByte();

Ack_I2c(0);

s++;

}

*s=RcvByte();

Ack_I2c(1);

Stop_I2c();

return(1);

}

/**********模擬I2C程序結束***************************/

/*顯示函數*******************************************/

voiddisplay(uintdis)

{

ucharj;

zlg7289_clk=0;

delay(20);

zlg7289_cs=0;

for(j=0;j<16;j++)

{

if((dis&0x8000)==0x8000)zlg7289_dio=1;

elsezlg7289_dio=0;

delay(20);

zlg7289_clk=1;

delay(10);/*啟動總線*//*發送器件地址*//*發送器件子地址*//*發送數據*//*發送就答位*//*發送非應位*//*結束總線*/

zlg7289_clk=0;

delay(10);

dis=dis<<1;

}

zlg7289_cs=1;

delay(20);

}

voiddis_play(ucharaa)

{

uchari;

for(i=0;i<8;i++)

{

if(_crol_(aa,i)&0x80)

zlg7289_dio=1;

else

zlg7289_dio=0;

zlg7289_clk=1;

delay(10);/*延時*/

zlg7289_clk=0;

}

voiddisplaymonth()

{

bufdata=buf[5]&0x0f;

zlg7289_cs=0;

delay(10);

dis_play(0xc8);

delay(10);

dis_play(bufdata);/*顯示日個位*/zlg7289_cs=1;

delay(70);

bufdata=buf[5]&0x30;

bufdata=bufdata>>4;

bufdata=bufdata&0x0f;

zlg7289_cs=0;

delay(10);

dis_play(0xc9);

delay(10);

dis_play(bufdata);

zlg7289_cs=1;

delay(70);/*顯示日十位*/

bufdata=buf[7]&0x0f;zlg7289_cs=0;delay(10);

dis_play(0xca);delay(10);
